鈦彎頭的尺寸及執(zhí)行標準GB/T12459 GB/T13401

公稱通徑
Nominal pipe size

端部外徑
Outside
Diameterat Bevel

中心至端面Center to End

中心至中心
Center to Center

背面至端面
Back to Faces

中心至中心
Center to Center

背面至端面
Back to Faces

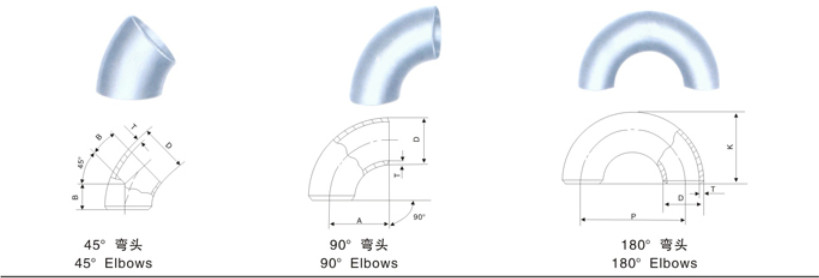

45°彎頭Elbows

90°彎頭
Elbows

180°彎頭Return
長半徑180E(L)

180°彎頭Return
短半徑180E(S)

D

B

R

O

K

O

K

DN

INCH

I 系列

II 系列

長半徑E(L)

長半徑E(L)

短半徑E(S)

I 系列

II 系列

I 系列

II 系列

15

1/2

21.3

18

16

38

-

76

48

47

-

-

-

20

3/4

26.7

25

16

38

-

76

51

51

-

-

-

25

1

33.4

32

16

38

25

76

56

54

51

41

41

32

1-1/4

42.2

38

20

48

32

95

70

67

64

52

51

40

1-1/2

48.3

45

24

57

38

114

83

80

76

62

61

50

2

60.3

57

32

76

51

152

106

105

102

81

79

65

2-1/2

76.1(73)

76

40

95

64

191

132

133

127

100

102

80

3

88.9

89

47

114

76

229

159

159

152

121

121

90

3-1/2

101.6

-

55

133

89

267

184

-

178

140

-

100

4

114.3

108

63

152

102

305

210

206

203

159

156

125

5

141.3

133

79

190

127

381

262

257

254

197

194

150

6

168.3

159

95

229

152

457

313

308

305

237

232

200

8

219.1

219

126

305

203

610

414

414

406

313

313

250

10

273

273

158

381

254

762

518

518

508

391

391

300

12

323.9

325

189

457

305

914

619

620

610

467

467
